立盤式過濾機
發布時間：2017/11/13 點擊量：
一、工作原理
立盤式真空過濾機其過濾面的結構形式與筒型過濾機不同,但操作原則基本是相同的。過濾面由多個單獨的忘扇形片組成若干個（一般10-12個）圓盤而構成。每一個扇形片為單獨的過濾單元，由濾布做成布袋套在扇形片上形成濾室。工作時，過濾盤順時針方向轉動,料漿中的固體顆粒借真空的作用附著在過濾盤上形成濾餅。攪拌器往復擺動防止固體沉淀。濾餅離開液面之后,在真空作用下繼續脫去水份。濾液透過濾布，進入過濾盤內，經過濾液管,從分配頭排出。濾餅在卸料區通過濾盤由內向外吹風卸落。

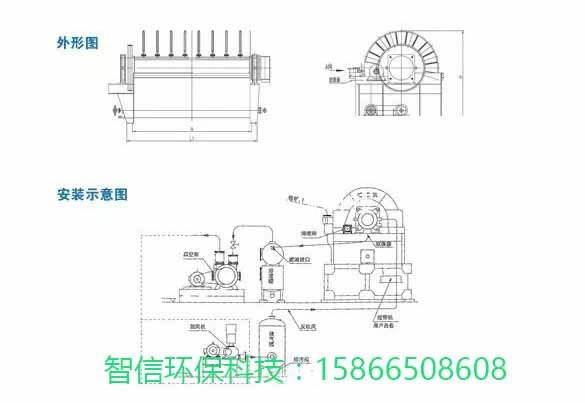

二、立盤式過濾機主要構成
1、過濾機；2、主傳動機構；3、攪拌器；4、攪拌器傳動機構；5、瞬時吹風系統
扇形片由螺栓固定在主軸（空心軸）上，拆卸及更換濾布方便，甚至可以在過濾機運轉過程中進行,給生產檢修帶來方便。
三、立盤式過濾機技術特點
1.扇形濾板脫水孔分布均勻、孔率合理、筋條尺寸大，由高強度工程塑料制成，使用壽命提高了1-1.5倍。
2.濾液管過濾面積大，分配頭腹腔面積大，提高了抽氣率和濾液排放效果。
3.耐磨錦綸單絲或雙層復絲濾布不易堵塞，脫水率顯著提高，延長了使用壽命。
4.多點干油泵集中自動潤滑。
5.濾布自動清洗裝置，保持了良好的脫水效果。
6.臥式強制變速攪拌，軸端采用橡膠及石墨盤根和水壓差三重密封，確保不漏漿。
7.主傳動采用無級變速，依物料的濃度及流量調節（交流調速電機或變頻器），以求達到理想的工作效果。
8.每盤由20片濾扇板組成，加強了過濾過程控制，成餅厚度均勻。
9.摩擦片采用特制耐磨材料硼鑄鐵，剛柔相濟，密封效果好，使用壽命長。
10.濾液管為高強度耐磨陶瓷復合鋼管，提高壽命10倍以上。
11.濾液管與濾扇接口去掉上下法蘭，采用模具定位直接焊接，減少90%可能漏氣點。
12.弧形槽采用工程塑料一次注塑成型，耐腐蝕，密封性好。
