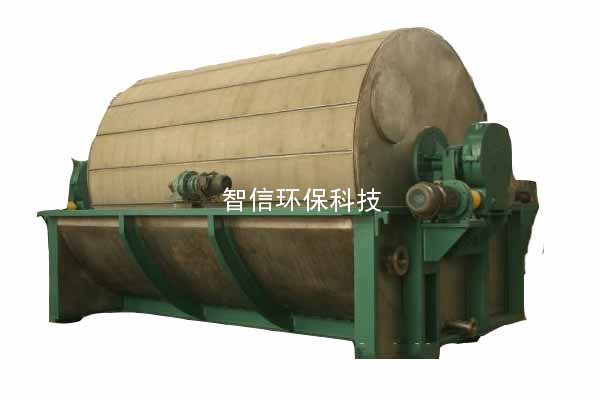

YT預涂式轉鼓真空過濾機
發布時間：2016/08/01 點擊量：
1、概述：
1.1 主要用途及適用范圍：
預涂型轉鼓真空過濾機是在普通轉鼓過濾機的基礎上增設預涂技術的高效、精細過濾機。特別適用于固相含量較低、顆粒較細微、膠質、易堵塞濾布的懸浮液的分離，可獲得高澄清度的濾液。本設備可廣泛應用于制糖、食品、醫藥、飲料、油脂和發酵等工業部門。
本機主要材質為不銹鋼，既能防止腐蝕，又能滿足食品、醫藥、化工等行業的衛生要求。
本機連續運轉，自動操作，過濾速度快，運轉可靠，維修方便，是一種理想的固液分離設備，可替代國外同類進口設備。
1.2 規格：
我公司生產的YT型預涂轉鼓真空過濾機是淀粉深加工、醫藥、食品等行業常用的過濾懸浮液設備。我廠在不斷總結使用單位的寶貴經驗的基礎上，引進國外的的先進技術，對結構型式和制造材料進行了改進，現制造生產的預涂式過濾機的面積由10㎡到60㎡各種不同的規格和型式，以滿足用戶不同生產規模的需要。
1.3 型號的組成及其代表意義：
YT 25
預涂式過濾機 規格（過濾面積m2）
2、結構特征及工作原理：
2.1結構特征:
1) 采用預涂技術：
預涂技術的應用，使過濾介質由單一的過濾網變為過濾網和預涂層。由于預涂層是由微細顆粒構成的，因而構成無數微孔與網眼較稀的濾網一起共同完成過濾介質的工作，在較高真空作用下，可以得到澄清度極高的濾液。
2) 自動刮刀卸料:
預涂式過濾機的另一顯著特點是自動刮刀卸料，根據預涂式過濾機的工作特性，自動刮刀的運行方式為：
a.開始運行時刮刀處于最大限位，要準確保持預定的最大預涂層厚度。
b.定時自動進刀，去掉預涂層的表皮部分，但不能超過預涂層的最小限位。
c.定時自動退刀，恢復到開始運行時的位置。
由于刮刀具有上述性能，在過濾機運行中可以不斷更新預涂層，使過濾效果更加穩定，效率更高，并有較長的運行周期。
2.2 工作原理與結構說明：
預涂式真空轉鼓過濾機工作原理與一般真空轉鼓過濾機基本相同，主要區別在于轉鼓無格室，濾室不分腔；過濾前必須進行過濾介質（如硅藻土）的預涂，由預涂層和濾布共同完成過濾。在真空抽吸作用下，在轉鼓外表面逐漸吸上所需要的預涂層厚度，再注入被過濾的懸浮液，在真空抽吸作用下，開始過濾。液體被吸入轉鼓內通道被抽走，懸浮液中的濾渣被吸附在預涂層表面，由機械刮刀自動進給，不斷刮去被污染的預涂層，距轉鼓表面15mm時，刮刀自動停止進給，然后退刀，重新進行預涂，進入下一個工作循環。
本機主要由轉鼓、槽體、自動機械刮刀、攪拌裝置、洗滌和清洗裝置、傳動裝置、電器控制、皮帶輸送裝置等幾部分組成。
