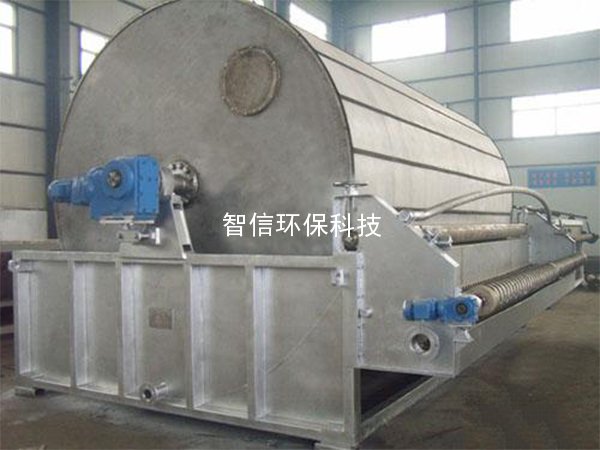

GD折帶式轉鼓真空過濾機
發布時間：2016/08/01 點擊量：
1 概述：
本折帶式真空轉鼓過濾機是我公司參照國外先進技術，吸收國內最新成果，采用已生產過的外濾式、折帶式真空過濾機的合理結構，研制開發而成的最新固液分離設備。具有結構緊湊、占地面積小，性能先進、操作自動連續、運轉無級變速、使用維修方便等特點。本機設有濾布清洗裝置，濾布可從轉鼓上引入洗滌槽內充分洗滌，獲得再生。
1.1 規格：
我公司生產的帶式過濾機是淀粉、醫藥、食品等行業常用的過濾懸浮液設備。我廠在不斷總結使用單位的寶貴經驗的基礎上，引進國外的的先進技術，對結構型式和制造材料進行了改進，現制造生產的折帶式過濾機的面積由5㎡到75㎡各種不同的規格和型式，以滿足用戶不同生產規模的需要。
1.2 型號的組成及其代表意義：
GD45
G代表過濾機，D代表折帶式，45代表過濾面積為45㎡。
2、結構特征及工作原理：
GD型折帶式過濾機系開式、外濾面、下加料、折帶卸料、在真空作用下完成連續吸濾，洗滌的固液分離設備。本機主要由轉鼓，槽體，分配閥，傳動裝置，洗滌調整裝置等組成。本機工作原理與一般外濾面轉鼓真空過濾機基本相同。轉鼓在運轉過程中，在真空抽吸作用下，槽體內的物料經濾布過濾，濾餅在濾布的帶動下，經卸料輥處落下；濾液經轉鼓吸液管流向分配閥端排出，從而實現了物料的固液分離。
2.1轉鼓：
該機根據過濾面積的不同，在整個轉鼓周長上可分為12、24個過濾區。每個過濾區內根據過濾面積的不同設有不同根數的吸液管，濾液流過排液管后直接進入分配頭。這種濾液排放，結構設計簡單合理，可保證轉鼓上升時濾餅充分脫水，提高下料干度。轉鼓上的濾板采用聚丙烯材質，濾網可根據過濾漿料的不同而采用不同的材料、不同的網目數。整個轉鼓采用焊接結構，與物料接觸部位材質為不銹鋼。
3 主要用途及適用范圍：
本轉鼓真空過濾機適用于固相濃度較低、粒度較細、粘度較大易堵塞濾布的懸浮液的脫水。由于本機設有濾布清洗裝置，所以特別適用于淀粉行業麩質過濾脫水。
本設備廣泛應用于淀粉、醫藥、食品等行業，對有關部件做一些改變（用戶需要攪拌可另加），也可應用于冶金、礦山、化工等行業的固液分離。
